Блок управления Nice A6F (снят с производства и заменен на Nice MC800)
Производитель:Nice Модель:A6F Наличие: Нет в наличии
0 грн
Сопутствующие товары:
Кол-во:
Кол-во:
Кол-во:
Кол-во:
Количество: -+
Снят с производства и заменен на модель Nice MC800

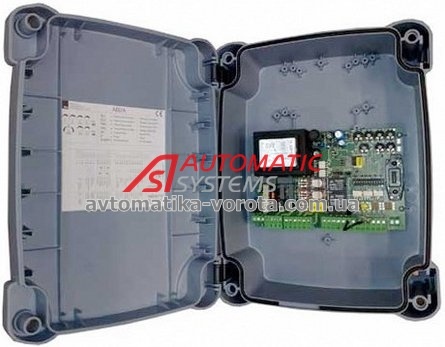

Панель управления Nice A6F для двух двигателя 230В переменного тока, с электрическим сцеплением и выдвижными зажимными коробками. Разъем Найс для установки радиоприемников.

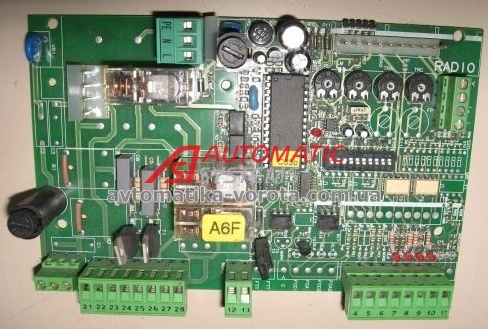

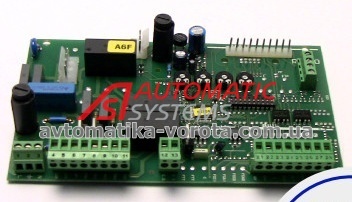

Панель управления Nice A6F для автоматизации ворот и дверей позволяет управлять двумя электроприводами однофазного переменного тока. В блоке управления Nice A6F расположен ряд DIP-переключателей (мини-переключателей) для выбора различных функций, а также триммеры для регулировок. Состояние входов устройства отображается при помощи светодиодных индикаторов (в дальнейшем СИ), которые расположены непосредственно около соответсвующего входа. Дополнительный СИ, расположенный около микропроцессора индицирует о правильной работе логических схем блока управления Nice A6F.

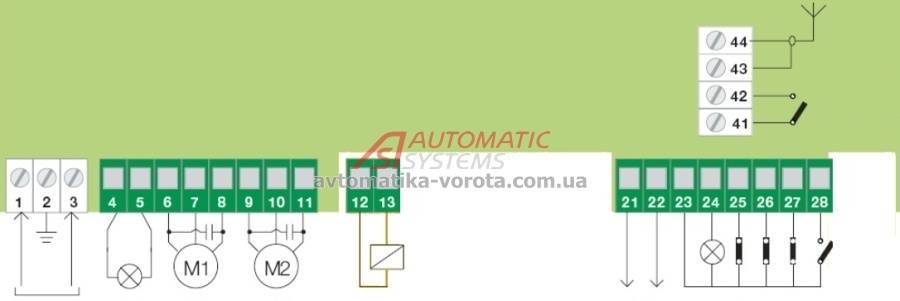

Разъемы подключений для платы Nice A6F
1-2-3
Электропитание
Сетевое электропитание
4-5
Проблесковая лампа
Выход подключения проблесковой лампы к сети переменного тока 230В (до 100 Вт)
6-7-8
Электроэлектропривод 1
Выход управления электропривода 1, не более 05 л.с.
9-10-11
Электропривод 2
Выход управления электропривода 2, не более 05 л.с.
12-13
Электрозамок
Выход 12В для активации электрозамка (макс. 25 Вт)
21-22
24В
Питание 24В для вспомогательных устройств (фотоэлемент, приемник и т.д.) макс. 200 мА
23
Общий
Общий для всех входов концевого выключателя
24
Индикатор открытых ворот
Выход переменного тока 24В для индикации открытых ворот с макс. мощностью 2Вт.
25
Стоп
Вход с функцией СТОП (критическое положение, блокировка или безопасность)
26
Фотоэлементы
Вход устройства безопасности
27
Фотоэлементы 1
Вход дополнительного устройства безопасности
28
Пошагово
Вход цикличного управления (Открыто - Стоп - Закрыто - Стоп)
41-42
Второй канал радиоприемника
Выход для второго канала радиоприемника (по необходимости)
